Is cóimhiotal nicil-chróimiam é Inconel 625. Tá difríocht idir Grád 1 agus Grád 2 go príomha i dteocht anáil, raon teochta seirbhíse, micreastruchtúr agus cásanna oibre is infheidhme. Eascraíonn an t-idirdhealú ó sceidil phróiseála teirmeacha éagsúla, a choigeartóidh méid gráin agus airíonna meicniúla do choinníollacha seirbhíse tionsclaíocha spriocdhírithe.
Sonraigh OD, Tiús Balla & Cainníocht - Seiceálfaimid Do Riachtanais.
Difríocht lárnach idir Inconel 625 Grád 1 agus Grád 2
Tá an phríomhdhifríocht idir ASTM B163 Inconel 625 Grád 1 agus Grád 2 ina gcuidteochtaí cóireála teasa (annealing) agus na teochtaí seirbhíse atá beartaithe, a dhéanann difear dá bhfeidhmíocht mheicniúil agus ar fhriotaíocht creep ag teas ard.
1. Teocht Annealing
- Glacann Grád 1 le teocht ard anáil réitigh iomlán ag 1095–1150 céim . Díscaoileann an teocht ard seo an chuid is mó de na céimeanna intermetallic niobium agus déantar athchriostalú iomlán a bhaint amach.
- Úsáideann Grád 2 -strus teochta-faoiseamh/páirt-athchriostalú anáil ag 980–1040 céim . Seachnaíonn sé fás gráin iomarcach, ag caomhnú struchtúr gráin míne gan réiteach iomlán na n-eilimintí chóimhiotalach.
2. Teocht Seirbhíse & Úsáid Iarbhír
- Tá Grád 1 deartha le haghaidh timpeallachtaí ardteochta marthanacha. Coinníonn sé cobhsaíocht struchtúrach faoi -nochtadh fadtéarmach suas go dtí 980 céim , atá oiriúnach do threalamh teirmeach a bhfuil ualach sceithte teocht ard leanúnach aige.
- Díríonn Grád 2 ar thimpeallachtaí creimneach teochta measartha faoi bhun 815 céim . Ní éilíonn sé ardfhriotaíocht sraoilleála, tosaíocht a thabhairt do neart meicniúil teocht an tseomra agus mheánteochta le haghaidh trealamh creimthe iompar brú.
3. Micreastruchtúr
- Grád 1: Gráinní garbh cothromaithe tar éis athchriostalú iomlán. Tuaslagann Nb agus Mo go hiomlán isteach sa mhaitrís nicil. Níl aon phas δ brittle déanta, rud a fheabhsaíonn -fheidhmíocht sreafa ardteochta.
- Grád2: Gráinní mín -páirt-athchriostalaithe. Fanann cairbídí beaga bídeacha NB laistigh de theorainneacha gránach. Neartaíonn gráinní míne maitrís ag teocht measartha, ach díghrádaíonn feidhmíocht creep os cionn 815 céim .
4. Feidhmíocht
- Grád 1: Sár-ard-teocht réabfaidh neart agus cobhsaíocht theirmeach. Tá a neart teanntachta ag teocht an tseomra sách íseal.
- Grád 2: Táirgeacht níos airde agus neart teanntachta ag teocht an tseomra agus meánach, friotaíocht tuirse níos fearr faoi 815 céim . Titeann friotaíocht creep go tapa nuair a sháraíonn teocht na seirbhíse 815 céim.
Tábla Comparáide
| Mír | Inconel 625 grád 1 íosluchtaigh | Inconel 625 grád 2 saor in aisce |
|---|---|---|
| Teocht Annealing | 1095-1150 céim , fuarú tapa tar éis annealing | 980-1040 céim , fuarú aer tar éis annealing |
| Teocht Seirbhíse | Suas le 980 céim le haghaidh seirbhíse leanúnach; 1040 céim gearrthéarmach | Suas le 815 céim le haghaidh seirbhíse leanúnach; buaic-téarma gearr 870 céim |
| Micreastruchtúr | Gráin gharbh chothromaithe atá athchriostalaithe go hiomlán; niobium tuaslagtha-deascadáin saibhre (gan aon phas δ) | Gráinní míne atá athchriostalaithe go páirteach; deascán fíneáil teoranta NbC, gan aon chéim δ ollmhór |
| Croífheidhmíocht | Neart ard réabfaidh creep ag teocht ardaithe; seomra níos ísle-neart teanntachta teochta; friotaíocht ardteochta-ardteochta den scoth | Seomra níos airde-teachtaireacht teochta & neart toraidh; is fearr -tuirse rothar íseal ag teocht mheasartha; friotaíocht creep beagán níos ísle |
| Cásanna Úsáide Iarbhír | Dócháin tuirbín gáis, comhpháirteanna foirnéise, -píobán ardteochta atá faoi lé-ualach teirmeach fadtéarmach | Soithí brú, trealamh próiseas ceimiceach, páirteanna creimeadh uisce farraige ag obair faoi 815 céim |
Inconel 625 GRADE1 vs GRADE2 :Comhdhéanamh Ceimiceach (wt%)
| Eilimint | ASTM B163 Inconel 625 Grád 1 | ASTM B163 Inconel 625 Grád 2 | Teorainn Chaighdeánach |
|---|---|---|---|
| Ni | Níos mó ná nó cothrom le 58.0 | Níos mó ná nó cothrom le 58.0 | Níos mó ná nó cothrom le 58.0 |
| Cr | 20.0 ~ 23.0 | 20.0 ~ 23.0 | 20.0 ~ 23.0 |
| Mo | 8.0 ~ 10.0 | 8.0 ~ 10.0 | 8.0 ~ 10.0 |
| Nb+Ta | 3.15 ~ 4.15 | 3.15 ~ 4.15 | 3.15 ~ 4.15 |
| Fe | Níos lú ná nó cothrom le 5.0 | Níos lú ná nó cothrom le 5.0 | Níos lú ná nó cothrom le 5.0 |
| C | Níos lú ná nó cothrom le 0.10 | Níos lú ná nó cothrom le 0.10 | Níos lú ná nó cothrom le 0.10 |
| Si | Níos lú ná nó cothrom le 0.50 | Níos lú ná nó cothrom le 0.50 | Níos lú ná nó cothrom le 0.50 |
| Mn | Níos lú ná nó cothrom le 0.50 | Níos lú ná nó cothrom le 0.50 | Níos lú ná nó cothrom le 0.50 |
| S | Níos lú ná nó cothrom le 0.015 | Níos lú ná nó cothrom le 0.015 | Níos lú ná nó cothrom le 0.015 |
| P | Níos lú ná nó cothrom le 0.015 | Níos lú ná nó cothrom le 0.015 | Níos lú ná nó cothrom le 0.015 |
Nóta: Tá comhdhéanamh ceimiceach comhionann ag Grád 1 agus Grád 2. Tagann difreáil grád ó chóireáil teasa agus rialú méid gráin in ionad na ceimice cóimhiotail.
GRADE1 vs GRADE2 :Seomra-Airíonna Meicniúla Teochta (ASTM B163)
| Maoin | ASTM B163 rang 1 saor in aisce, | ASTM B163 rang 2 saor in aisce |
|---|---|---|
| Cóireáil Teasa | Annealed | Réiteach Annealed, Méid Grán Rialaithe |
| Neart Teanntachta Íosta | Níos mó ná nó cothrom le 827 MPa (120 ksi) | Níos mó ná nó cothrom le 827 MPa (120 ksi) |
| Neart Íostairbhe (fritháireamh 0.2%) | Níos mó ná nó cothrom le 415 MPa (60 ksi) | Níos mó ná nó cothrom le 240 MPa (35 ksi) |
| Fadú Íosta (fad tomhsaire 2 in / 50 mm) | Níos mó ná nó cothrom le 30 % | Níos mó ná nó cothrom le 40 % |
| Méid Grán | Níl aon riachtanas éigeantach maidir le méid gráin | Struchtúr gráin fíneáil agus aonfhoirmeach rialaithe |
| Formability Fuar | Measartha; Ní mholtar é do gha daingean U-chromadh | Sármhaith, deartha le haghaidh feadán malartóra teasa U-bend |
| Feidhmchlár Príomhúil | Feadáin malartóra teasa díreach (ní gá lúbadh) | U-feadáin lúbtha, malartóirí teasa seirbhíse timthriallach ardteochta |
Nóta: Tá íos-neart toraidh níos ísle ag Grád 2 agus fadú níos airde. Soláthraíonn sé seo insínteacht níos fearr chun micriscoilteanna a chosc le linn U-fhoirmiú fuar a lúbadh agus seachadann sé friotaíocht tuirse teirmeach níos fearr nuair a bhíonn timthriall te arís agus arís eile ann-fuar chun oibriú malartóra teasa.
In{0}}Anailís Dhomhain ar Thréithe Feidhmchláir ICONEL 625 Grád 1 agus Grád 2
ASTM B163 Inconel 625 Grád 1
Is é Grád 1 an gnáth-ghrád annealaithe d'fheadán malartóra teasa B163 625. Tá cumas níos airde ag baint leis-neart táirgeachta teochta an tseomra agus bunfhriotaíocht chreimthe cobhsaí, le praghsáil níos éifeachtaí ó thaobh costais. Tar éis cóireála caighdeánach annealaithe, comhlíonann an feadán bunriachtanais mheicniúla agus frith-chreimeadh trealaimh thionsclaíoch malartaithe teasa.
Cásanna Infheidhme: Malartóirí teasa feadán díreach íon, córais malartaithe teasa statacha gan próiseáil lúbthachta fuar, coinníollacha oibre meánach agus íseal faoi bhun 593 céim, agus trealamh malartaithe teasa creimeadh ceimiceach ginearálta le minicíocht timthriall íseal.
ASTM B163 Inconel 625 Grád 2
Is grád 2 ard-chruinneas é Grád 2 atá optamaithe go heisiach le haghaidh coinníollacha oibre a fhoirmíonn malartóirí teasa. Trí chóireáil teasa réitigh dian agus rialú homogenization méid gráin, faigheann an t-ábhar feadán neart toraidh níos ísle agus fadú agus toughness feabhsaithe go mór. Tá an struchtúr inmheánach aonfhoirmeach agus cobhsaí, rud a chuireann deireadh le strus iarmharach a ghintear le linn rollta feadáin.
Buntáistí Croí: Réitíonn Grád 2 go hiomlán an pointe pian scoilte de 625 feadán le linn lúbthachta docht-ga U. Coinníonn sé sláine struchtúrach tar éis fuarfhoirmiú gan micrea-lochtanna iarmharacha. Idir an dá linn, soláthraíonn an struchtúr gráin optamaithe friotaíocht creep ardteochta agus friotaíocht tuirse teirmeach gan íoc, ag oiriúnú d'oibríocht leanúnach 24 uair an chloig agus tionchar teocht go minic ar mhalartóirí teasa ardleibhéil.
Cásanna Infheidhme: U-malartóirí teasa feadáin, feadáin lárnacha comhdhlúthadáin bhlaosc agus-feadáin, feadáin malartóra teasa finned, córais malartaithe teasa ardteochta os cionn 600 céim , trealamh malartaithe teasa díshalannaithe mara, agus tionscadail de ghrád soithí brú ASME óna dteastaíonn dianscrúdú NDT.
Conas Grád 1 nó Grád 2 a roghnú go tapa? Treoir Roghnúcháin Glan
Chun cabhrú le custaiméirí an grád ceart a dhearbhú go tapa agus soláthar thar-dearadh nó faoi-chaighdeán a sheachaint, déanaimid achoimre ar na rialacha roghnúcháin is praiticiúla:
Roghnaigh ASTM B163 625 Grád 1 más rud é:
- Ní gá ach feadáin dhíreacha a bheith ag do thionscadal gan aon lúbadh fuar nó foirmiú tánaisteach
- Tá an teocht oibre cobhsaí faoi bhun 593 céim gan timthriallta malartacha te-fuar
- Riachtanais ghinearálta malartaithe teasa frith-chreimeadh, gan aon chaighdeáin dochta saoil tuirse
- Tá buiséad an tionscadail teoranta agus tugtar tús áite do sholáthar costéifeachtach
Roghnaigh ASTM B163 625 Grád 2 más rud é:
- Teastaíonn U-cromadh, rolladh eití nó próiseáil fuarfhoirmithe eile ó Tube
- Sáraíonn an teocht oibre 600 céim , agus teastaíonn -fhriotaíocht i dteocht ard i gcreimeadh
- Ritheann trealamh go leanúnach agus bíonn tionchar malartach te agus fuar go minic
- Baineann an tionscadal le brú-árthach ASME, innealtóireacht mhara, pheitriceimiceach ardchaighdeáin
- Teastaíonn cigireacht srutha 100% NDT agus ultrasonaic ar-ar an suíomh le caighdeán locht nialasach
Raon Tagartha Tiús Balla le haghaidh Feadánra ASTM B163 Inconel 625
| Tiús Balla Ainmniúil (mm) | Raon Caoinfhulaingt Tiús Balla (mm) |
|---|---|
| 1.0 ~ 3.0 | -0.10 ~ +0.30 |
| 3.0 ~ 6.0 | -0.15 ~ +0.45 |
| 6.0 ~ 10.0 | -0.20 ~ +0.70 |
| 11.1 (Tagairt don Tionscadal) | -0.25 ~ +0.94 |
| 10.0 ~ 15.0 | -0.25 ~ +0.95 |
| 15.0 ~ 20.0 | -0.30 ~ +1.10 |
Tagartha Toise & Tábla Caoinfhulaingthe (Fad / Leithead)
| Toise Ainmniúil | Méid Ainmniúil (mm) | Raon Tagartha Caoinfhulaingt (mm) |
|---|---|---|
| Leithead | 1829 | -2.0 ~ +3.0 |
| Fad | 6096 | -3.0 ~ +5.0 |
Fíor-Chás Tagartha Tionscadail
D'éirigh linn níos mó ná 25 tonna de fheadáin gan uaim ASTM B163 Inconel 625 Grade1 annealaithe agus picilte a sholáthar go rathúil, le tiús balla ainmniúil de 11.1 mm agus toisí críochnaithe 1829 mm × 6096 mm. Ba é an lamháltas tiús bhalla comhaontaithe ná -0.25 / +0.94 mm.
Is féidir linn feadán malartóra teasa Grade1 agus Grade2 Inconel 625 a tháirgeadh i gcomhcheangail éagsúla de thiús balla agus d'fhaid.Seol do riachtanas OD, tiús bhalla, fad agus grád le haghaidh luachan foirmiúil.
| Cur síos ar an Ábhar | Cur síos Iomlán Béarla |
|---|---|
| INCONEL 625, GRÁD 1, ANNELED AND PICAL | ASTM B163 Inconel 625 Grád 1, feadán gan uaim Annealed agus picilte |
Ár nAcmhainn Soláthair & Seirbhís Tacaíochta
Soláthraímid feadáin gan uaim malartóra teasa lánsonraíochta ASTM B163 Inconel 625 Grád 1 agus Grád 2, a thagann go hiomlán le caighdeáin innealtóireachta idirnáisiúnta, a thacaíonn le próiseáil shaincheaptha agus le hiniúchadh dian tríú páirtí:
- Sonraíochtaí iomlána: feadáin dhíreacha, feadáin lúbtha U-, feadáin finned, feadáin ribeacha beachta
- Soláthar aicmithe dian: Déantar Grád 1 agus Grád 2 a tháirgeadh agus a stóráil ar leithligh chun meascadh a sheachaint

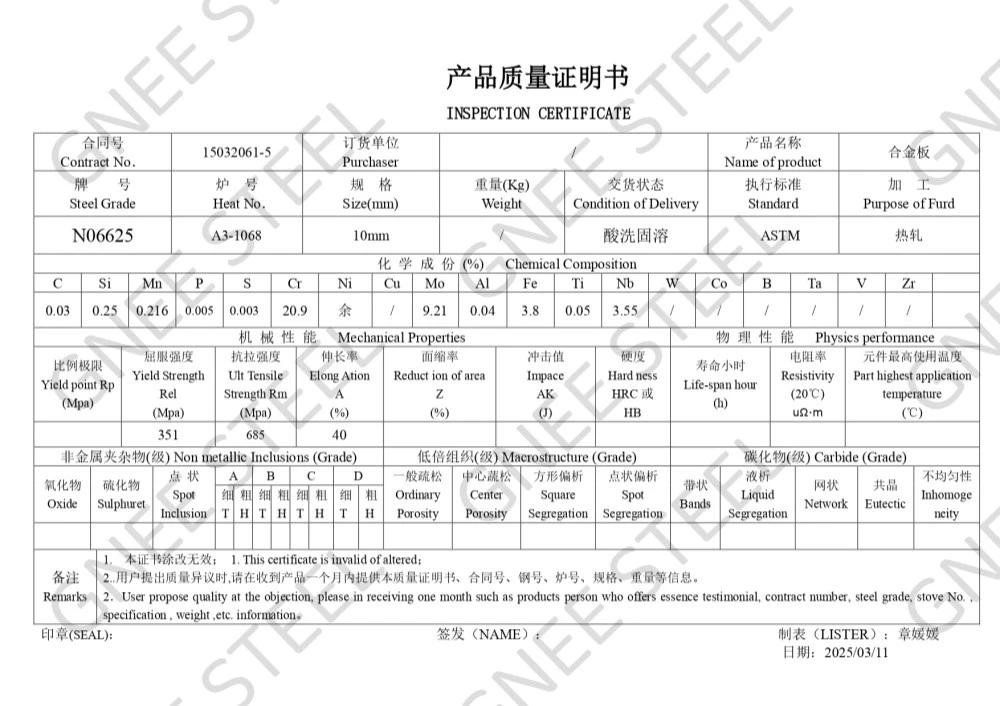

- Tuarascálacha cigireachta iomlána: teastas MTR, tuarascáil PMI, tuarascáil braite lochtanna UT/NDT, tuarascáil tástála ar mhéid an ghráin
- Seirbhís saincheaptha:-gearradh fad seasta, lúbadh beachtas, snasú balla istigh agus lasmuigh, pacáistiú frith-ocsaídiúcháin
Déan teagmháil linn le haghaidh an ceanglófar praghais onnmhairithe is déanaí do 625 Alloy
CCanna:
Cad é an caighdeán ASTM do Inconel 625?
An caighdeán ASTM do Inconel 625ag brath ar fhoirm an táirge ar leith, agus an t-ainmniú ginearálta rianaithe go huilíoch faoiUNS N06625.
An cruach dhosmálta é Inconel 625?
Níl, ní cruach dhosmálta é Inconel 625; tá sé asárchóimhiotail atá bunaithe ar nicile.
An féidir le Inconel 625 meirge?
Ní mheirgeann Inconel 625 toisc nach bhfuil iarann saor in aisce ann chun ocsaíd iarainn dearg thraidisiúnta a fhoirmiú, cé gur féidir leis creimeadh ceimiceach speisialaithe a bheith aige i gcoinníollacha foircneacha.
